Здравей, за да си сигурен че е в модела отиди на Model и виж дали се виждат оразмерителните линии.Защо подчертавам модела, защото има една често допускана неточност която при невнимание лесно може да те обърка, какво имам предвид
Понякога когато човек работи в layout - a забравя да влезне във viewport - a ( viewport - a е реално прозорец "поглед" към моделното пространсто ), не влизайки във viewport - a и започавайки да чертае да речем оразмерителни линии тези оразмерителни линии остават в Layout, НО в моделното няма как да са защото физически като обект те са вкарани в самия layout.

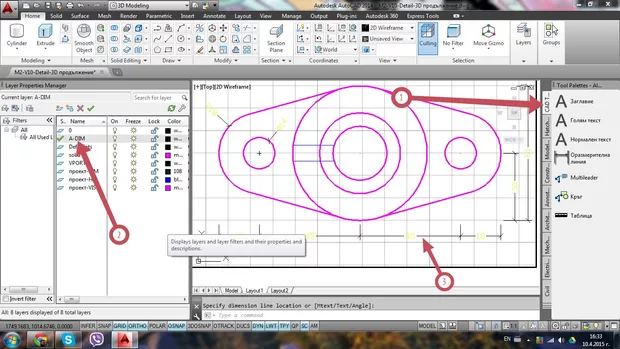

За нагледен пример на този пропуск може да видиш в самия урок може да си го пуснеш отново и да видиш как първите дименсионни линии които въвежда лектора са при активен viewport т.е. той е вътре в него и реално чертае в моделното пространство - става дума за първите хоризонтални оразмерителни линии които поставя ( като начертаното в моделното пространство се вижда в layout -a посредством viewport - a ) след това обърни внимание как той на 4':04" излиза от viewport-a цъка острани и на около 4':16" ( без да е вътре в viewport - a ) започва да прави вертикалните оразмерителни линии и оразмерителните линии на отворите..... само че тези линии са само за този layout ..... може да го провериш и като отвориш готовия файл под упражнението в него точно тези линии за които казвам че са нанесени докато той е бил във viewport - a ( снимка 1 ) са и в моделното пространство, но вертикланите и тези на отворите ги няма, ОБАЧЕ отивайки на layout - a какво се случва тези линии са там ( снимка 2 ).
Другия метод по който може да провериш дали нещо е изчертано само в layout - a е когато успяваш да избереш обекта ( в случая дименсията ) без да си взлезнал в нито един viewport ( снимка 3 ) , за да избера другите обаче който са в моделното трябва да влезна вътре във viewport - a.
Изгледай пак видеото и изтегли готовия файл и ще хванеш идеята за която говоря по - горе.
Надявам се да съм помогнал и да съм те ориентирал теб за какво иде реч.
Да добавя и още нещо не е препоръчително да се чертае в layout - тите защото те са винаги се настройват 1:1, а мащаба се гласи за всеки viewport и повярвай ми ако имаш мащаб 1:50 на viewport - a и тръгнеш да слагаш оразмерителни линии в layout - a който е 1 :1 винаги като правило, ще се вкараш в изчисления на мащаби така че е хубаво всичко да си е в модела направено.
Ако вече си поставил свършил доста работа и не искаш да я загубиш има спасение. Change Space командата (в ribbon, Modify, разшири панела със стрелката в долен десен ъгъли зависи от версията втора или трета иконка на първия от скритите редове) тази опция ти позволява да местиш обекти от Model space във Layout като те остават с размера, в който ги виждаш на екрана.
