Как да направя чертеж на детайл по снимка?

Здравейте, Любомир,

Как да подходите в този урок

1. Качете снимката и първо поискайте чисто позициониране и разчитане на формата, а не директно чертеж и 3D модел.
2. Добавете размерите като ясни етикети върху изображението или ги опишете подредено: дължина, ширина, височина, диаметри, отвори.
3. Подайте по-точен prompt, например:
   • създай технически line drawing по снимката
   • покажи front view, side view, top view
   • добави всички размери в mm
   • материал: мед
   • създай и 3D render, не инженерски CAD модел
4. Ако резултатът е неточен, маркирайте с рисуване кои ръбове, отвори или фаски са важни.
5. Имайте предвид: AI може да направи визуален чертеж и 3D визуализация, но не винаги дава точен производствен чертеж.

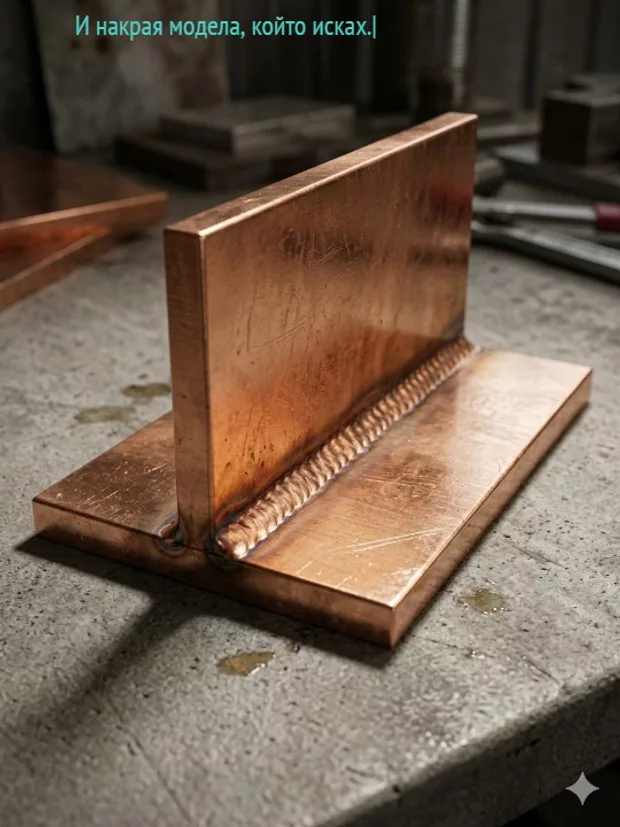

Най-добре е да разделите задачата на 2 части: - първо чертеж - после 3D визуализация от меден материал

Благодаря за последователното напътствие.

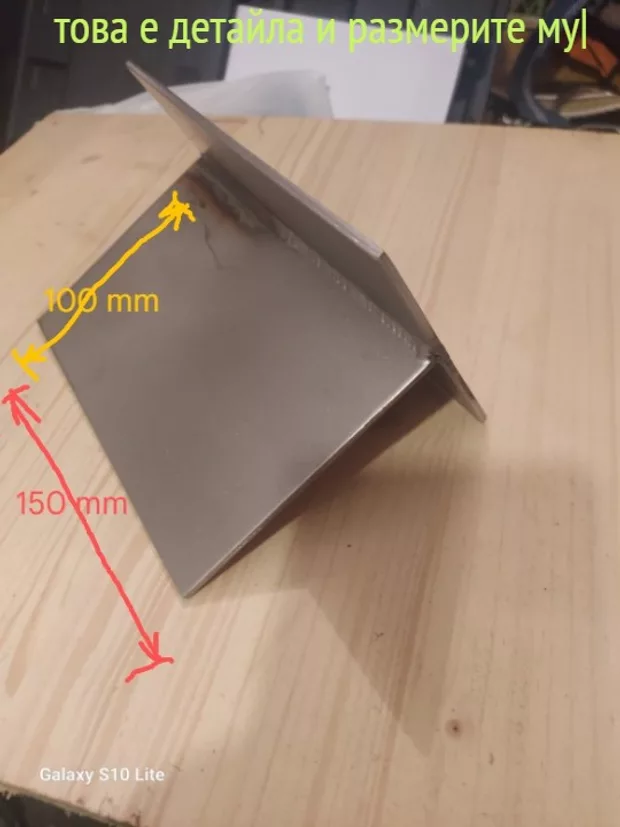

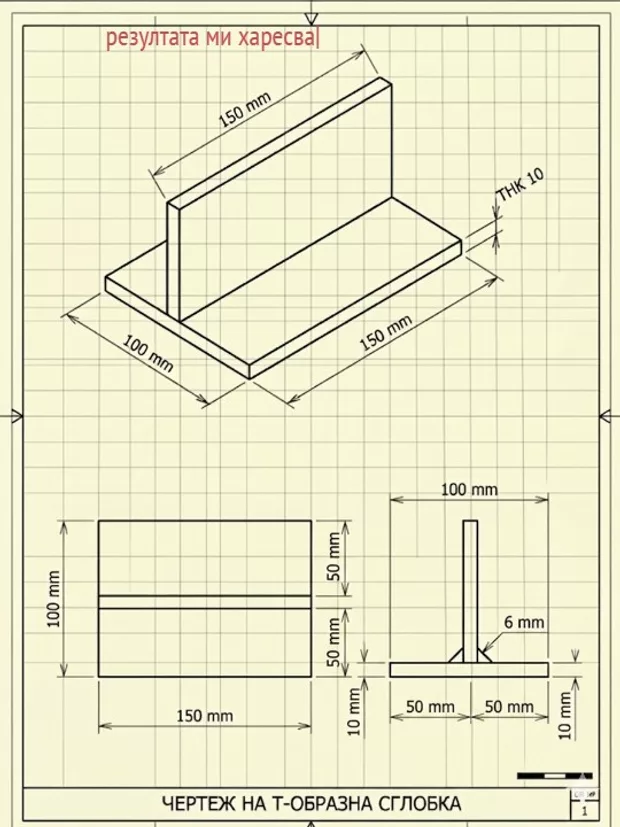

Здравейте, Извинявайте, че се намесвам в чата Ви, но мисля, че някои неща Gemini не е завършил ;) Напр. Вие сте задали височината на заварената платка, а в чертежа не е нанесена, затова пък е дал този размер на основнато платка и сам е решил, че заварената вертикална платка ще е точно в средата, без да сте дали такова указание.., същото важи и за дебелините на двете части... Ако тези данни сте посочили в промпта, се извинявам, грешката е моя!

Здравейте инж.Масаруе. Благодаря Ви, че сте видяли моя пример. Абсолютно сте права за пропуските на GEMINI. Някои от тези размери, му ги бях посочил в още една снимка, но не я прикачих. Други са импровизация от AI, която си е решил сам. Ако му задам допълнителни проптове, ще постигна желания резултат, но в случая беше просто първи опит от моя страна и не "задълбах" до края. Бях любопитен как ще се справи. Ако се постарая повече, знам че ще получа по-добър резултат от GEMINI. Крайния резултат зависи от мен, AI има възможности. Това исках да разбера и не съм разочарован.
